Автоматика для твердопаливного котла TAL RT-22 c вентилятором NWS-75

Блок управління «TAL RT-22» з вентилятором Novosolar NWS-75 використовується для автоматизації роботи твердопаливних котлів, Такий комплект дозволяє забезпечити стабільну температуру теплоносія (задану користувачем), суттєво впливає на ефективність згоряння твердого палива, управляє циркуляційним насосом системи опалення (включення або виключення).

У регулятора багато різних функцій і він дуже легко керований. Щоб запрограмувати регулятор потрібно: натиснути кнопку «MENU» і потримати 3 секунди. На екрані здасться перший параметр. Натискаючи кнопки "+"/ "-" можемо вибрати який конкретно параметр будемо змінювати. Після вибору параметра потрібно ще раз натиснути кнопку "MENU". Здасться величина встановленого (заводом) параметра. Послідовно натискаючи кнопки "+" або "-" зменшуємо або збільшуємо величину параметра. Повторне натискання "MENU" затвердить і збереже зміни. Блок управління вийде з режиму MENU якщо через 3 секунди не будемо натискати ніяких кнопок. Завжди можна відновити заводські установки. Для цього потрібно параметр "UF" встановити число 1 і підтвердити натисканням кнопки "MENU". Опис функцій MENU CP– час продувок. Це час на яке включиться і буде дути вентилятор (діапазон 5 - 59 секунд.) PP– Час між продуваннями. (1-99 хв.) 0b– Обороти вентилятора – потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора) 0P– Обороти вентилятора під час продуву. Потужність вентилятора під час продуву (30-99%) tP– Температура включення насоса. Температура, коли блок керування включить насос. HI– Гістерезис – параметр який говорить про те, на скільки повинна впасти температура нижче встановленої, щоб підключився вентилятор. діапазон 0-5 оС) bu– Звуковий сигнал інформує про те, що закінчилося пальне Вимикання/вмикання. 0 – вимкнено, 1 – включено. t0 – рівень зменшення обертів. Дуже важлива функція, корисна для малих котлів, а також для вентиляторів з дроселем на виході. З цією функцією можемо встановити зменшення обертів вентилятора коли котел почне наближатися до встановленої температури в блоці управління. (діапазон від 0 до 10. 0 – означає вимикання зменшення оборотів) 10 – означає, що 10 градусів перед встановленою температурою вентилятор почне зменшувати обороти. 1 означає, що вентилятор почне зменшувати обороти коли температура котла буде одним градусом менше від встановленої в блоці управління. За допомогою функції t0 можна: Відрегулювати зменшення оборотів так, щоб температура котла не росла більше встановленої. Обмежити ефект нестачі повітря. Часто трапляється, що вентилятори з дроселем (на приклад якщо обороти встановимо на 30%, а вентилятор занадто рано почне зменшувати обороти при досягненні заданої температури) занадто рано закривають пропуск повітря , так що котел не встигне досягти бажаної температури. Тільки блок управління з такою функцією вирішує таку проблему. tu – Температура виключення блоку управління – температура нижче якої блок управління переходить в режим вартівні. Загоряється діод "СТОП", вимикається вентилятор. (діапазон 25-50оС) Увага: Мінімальна температура, яку може встановити в блоці управління буде завжди на 10 градусів вище, ніж температура виключення блоку управління. (пункт «tu»). Наприклад, якщо параметр «tu» встановимо на 40оС, то мінімальна температура води котла зможемо встановити на 50оС. Це для того, щоб котел не згас, коли температура котла була б 3 градуси вище ніж параметр «tu». Тоді можлива ситуація що температура впала б на 3 градуси (гістерезис) і блок керування перейшов би в режим вартівні. CO– Час вимикання насоса. Функція використовується разом з кімнатному термостатом. Є можливість відключити насос, щоб температура в приміщенні стабілізувалася. Насос працюючи з термостатом циклічно включає насос на 30 секунд з перервами які настроюються в саме цієї функції параметром CO. UF– заводські налаштування. Число „1“ означає, відновлення заводських установок. Розпалювання котла. Включити блок управління Встановити бажану температуру котла використовуючи кнопки „+“„-“ Натисніть кнопку „START“. Вмикається вентилятор, загориться діод „Розпалювання“. Після того, як буде досягнута уставленная температура вентилятор відключитися. Загориться діод«Контроль» Після виконаних завдань блок управління забезпечить Підтримку заданої температури через включення вентилятора. Вентилятор включитися коли температура знизиться і вимкнеться коли температура буде досягнута. Автоматичне включення насоса центрального опалення, після того, як буде досягнута температура включення насоса. Автоматичне вимкнення вентилятора, коли вентилятора і помпи коли закінчиться паливо в котлі. Постійний огляд температури котла на ЛІД екрані. Контрольні діоди інформує про роботу блоку управління. СТОП – кінець роботи блоку управління. Якщо діод СТОП моргає – це означає, що в котлі закінчилося паливо. Включається звуковий сигнал. Розпалювання – йде процес розпалювання. Діод горить до моменту, коли котел досягне задану користувачем температуру. Контроль – діод інформує, що котел досяг встановлену температуру. Діод означає роботу підключеного кімнатного термостата. Тривога – діод інформує про стан тривоги. Насос – говорить про включеному насосі. Вентилятор – говорить про включеному вентиляторі. Правила роботи з блоком керування Блок керування працює в 5 режимах: Розпалювання Регулювання Контроль Тривога Погашення. Розпалювання Після завантаження палива в котел, встановлюємо желаемою температуру, яку котел буде досягати. Температуру встановлюємо кнопками "+" і "-". Після того натискаємо кнопку START. Починається розпалювання котла. Вентилятор буде працювати до того, як температура води досягне тієї, яка була встановлена в блоці управління. В процесі розпалювання як і через вага процес опалення на екрані буде показано актуальна температура води котла. Регулювання В режимі регулювання блок управління повинен стабільно підтримувати температуру води в котлі. Підтримка відбувається за допомогою включення і вимикання вентилятора. Коли температура знизиться нижче встановленої включиться вентилятор, коли температура досягне встановлений рівень блок управління перейде в режим контролю. Контроль (продувок) У цей режим блок управління переходить, коли температура вище, ніж встановлена. У цьому режимі починають діяти продувки. Це циклічне включення вентилятора в залежності від того, як встановимо параметри цієї функції. Можемо легко встановити час, через яке вентилятор повинен включитися і як довго буде тривати продув. Завдяки продувом гази спалювання видаляються з пальника. Продув повинен як можна довше підтримувати блок керування в режимі контролю. Цю функцію за бажанням можна вимкнути зовсім. Потрібно встановити продувки, щоб вони не включалися часто, тому що інакше у нас будуть неждані зростання температури. Циклічні включення вентилятора дадуть пальнику більше повітря наслідком чого була підвищена температура. Тривога (у блоку управління "TALRT-22" є звуковий сигнал який інформує що в котлі закінчилося паливо, досягнення температури 90оС, зниження температури нижче 5оС, пошкодження датчика). Після того як температура котла перевищить 90оС блок управління включає процес охолодження котла. Вимикається вентилятор і включається насос. На екрані засвітиться діод «Тривога» і вмикається звуковий сигнал. Як тільки температура знизиться блок управління повернеться в нормальний режим роботи. У варіанті з додатковому датчиком (аварійний біметалічний термостат) систему центрального опалення охороняє додатковий датчик, який працює окремо від блоку управління і який відключає вентилятор після перевищення критичної температури. Увага: У блоці управління можна повністю вимкнути звуковий сигнал який інформує про закінчення палива в котлі. Щоб вимкнути звуковий сигнал потрібно MENU і вибрати параметр «bu» і встановити число 0. Заводська установка - 1. Погашення Коли в котлі закінчиться паливо блок управління переходить в режим гасіння. Вмикається звуковий сигнал і заморгає діод «розпалювання». Обороти вентилятора – "обороти підтримки". Якщо температура зросте на 2 оС то блок управління перейде на режим регулювання. Якщо температура знизиться нижче тієї, що встановлена для виключення блок управління то блок управління перейде в режим вартівні. Діод СТОП буде моргати. Щоб вийти з режиму вартівні потрібна два рази натиснути кнопку по середині – перше натискання вимикається режим, друге за ново включаються режими і робота починається з початку. Робота з кімнатним термостатом (Опція) Для підключення кімнатного термостата у блоку управління є спеціальний вихід чинч (chinch) Термостат вимірює кімнатну температуру і на цій базі регулює температуру котла. Після підключення термостата йому дається вищий пріоритет. Термостат підключається двопровідними кабелем. Підключення насоса і вентилятора до блоку управління. Рис. 1. Підключення для блоків управління у варіанті з кабелями і виделками Якщо у кабелів немає вилок, підключається на пряму в корпус насоса. 1. Знімаємо кришку корпусу насоса. 2. Підключення проводів: коричневий та блакитний (N і L1 230V) підключити до насоса, зелено-жовтий підключається до нуля. 3. Перевірити правильність підключення, прикрутити кришку. Увага: неправильне підключення може зіпсувати блок управління або обладнання підключений до блоку управління. ----Підключенням повинен займатися кваліфікований майстер-------- !! Перед тим, як підключати насос або вентилятор блок управління повинен бути відключений від напруги повністю. Вилка повинна бути вийнята з розетки.!! Параметри блоку управління: Технічні дані Напруга 230V/50Hz Навантаження Насос 130 Вт Вентилятор 130 Вт Діапазон вимірювань температури 5-90 оС Точність змін +/-1 оС Діапазон встановлення температури 35-80о C Функція АНТИ СТОП насоса Кожен сьомий день на 10 секунд Функція АНТИ МОРОЗ Нижче 5 оС Стан тривога нижче 5о C і вище 90 оС Робота з кімнатним термостатом Діапазон температури для виключення блоку управління 25-50 оС Повна регулювання продувок Регулювання потужності вентилятора 30-100% Температура включення насоса 35-70 оС Діапазон регулювання потужності під час продувок 30-100% Гістерезис 0-5 оС Діапазон температури для регулювання зменшення обертів вентилятора 0-10оС або відключення зменшення Плавний старт роботи вентилятора Загальні правила безпеки 1. Датчик температури монтувати сухим тобто без масла, води іт.д.!! 2. Блок управління монтувати там, де температура навколишнього середовища не більше 50 оС 3. Монтаж і запуск блоку управління краще завірити кваліфікованому майстру. Функція АНТИП СТОП і АНТИ МОРОЗ У блоку управління їсть дві функції призначені для насоса. Функція АНТИ стоп потрібна влітку, вона періодично вмикає насос і не дозволяє сформуватися шару каменю в насосі. Функція АНТИ МОРОЗ береже систему опалення перед заморожуванням. Але щоб ці функції діяли блок управління повинен бути включеним (режим вартівні, гарячий діод СТОП) Безпечне користування блоком управління. 1. Блок управління повинен працювати у температурі навколишнього середовища не більше 50 оС, у вологому приміщенні, без ризику потрапляння води на корпус. 2. Під час підключення до блоку управління різного устаткування блок управління повинен бути повністю відключений від напруги, вийнята вилка з розетки. 3. Під час гроз і громов блок управління повинен бути повністю відключений від напруги. 4. Якщо у вас є питання або проблеми з блоком управління, його монтажем або користуванням будь ласка зв'яжіться з нашим консультантом або продавцем. 5. Монтаж і запуск блоку управління повинен провести кваліфікований фахівець Неправильний монтаж або неправильне підключення обладнання може бути причиною пошкодження блоку управління і устаткування.

Вентилятор Nowosolar NWS-75 використовується для нагнітання повітря в котел на твердому паливі, також він може бути використаний для вентиляції і в інших технологічних цілях. Допустима температура навколишнього середовища при роботі від 0 + 40° С. Вентилятор виготовлений із сталевого корпусу, який кріпиться до осьового двигуну. Вхідний отвір повітря захищене гратами, вихідний отвір має заслінку і прямокутний фланець посадкового місця. Лопаті вентилятора металеві.

Вентилятор Nowosolar NWS-75 має однофазним асинхронним двигуном, робоче колесо і лопаті вентилятора, виготовлені зі сталі. Заслінка, розташована на фланці, запобігає попадання продуктів горіння палива в приміщення.

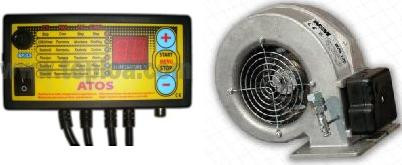

Хіт продажів! Блок управління ATOS+вентилятор WPA-120 (володіє великими налаштуваннями) Дізнатися докладніше
