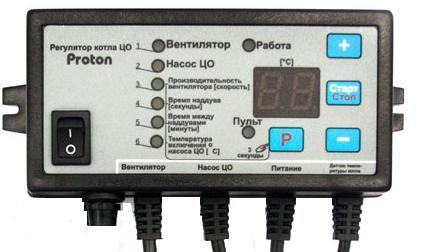

Блок управління Prond Proton для твердопаливного котла

Автоматика для твердопаливних котлів Протон (блок управління Proton виробництва Польща).

Блок управління для твердопаливного котла

Регулятор ПРОТОН призначений для управління вентилятором наддуву в котлах систем центрального опалення, а також для підключення циркуляційного насоса, володіє всіма необхідними функціями. Автоматика проста в обслуговуванні і надійна в роботі.

Опис основних функцій:

• Плавне регулювання швидкості вентилятора. Автоматика Proton встановлює максимальну і мінімальну швидкість обертання вентилятора, з якою він буде працювати. Поступове переключення вентилятора від мінімальної до максимальної швидкості збільшує термін служби двигуна і запобігає раптове горіння газів, накопичених в котлі.
• Контроль палива. Ця функція полягає у зменшенні швидкості вентилятора до мінімуму, коли контролер фіксує падіння температури. Зменшення швидкості обертання вентилятора не викликає надмірного охолодження котла.
• Антизамерзання. Нижче 5°C, блок керування для котла Proton включає циркуляційний насос.
• Функція Анти-Стоп. Після опалювального сезону, кожен 14-день, на 1 хвилину включається насос ― таким чином запобігаючи його вихід з ладу в літній період. Функція працює при включеному контролері.
• Автоматичне налаштування поведінки. Контролер має автоматичне збереження параметрів при зникненні напруги, і повертає їх після включення живлення.
• Повернення до заводських налаштувань. Регулятор має можливість повернутися до заводських налаштувань. Ця функція корисна при неправильному налаштуванні некваліфікованими монтажниками.
• Автоматичний аварійний термостат. Зовнішній термостат виконує функцію захисту від перегріву. Це спеціальний елемент, який відключає живлення вентилятора, коли температура в котлі досягає 90°C.
• Програмовані параметри споживачем. Максимальна і мінімальна швидкість обертання вентилятора, температура включення циркуляційного насоса, відключення регулятора при заданій температурі.
• Програмовані параметри. Режим конфігурації блоку управління Протон доступний для кожного користувача, також є спеціальний режим, який дозволяє встановити додаткові сервісні налаштування.
• Універсальність. Автоматика Prond Proton може керувати будь-якими нагнітальні вентилятори, які представлені на ринку України.
• Опція дистанційного керування. Може бути підключений до пульта дистанційного керування або кімнатного термостату. Підключення пульта дистанційного керування дозволяє працювати в двох режимах: приміщення і котельня.

• Технические характеристики автоматики для котла Proton:

  Гистерезис, °C	1
  Граница уменьшения оборотов, °C	6
  Диапазон работы насоса, °C	25-70
  Диапазон регулирования температуры, °C	35-90
  Температура выключения регулятора, °C	25-50
  Температура включения термостата, °C	90
  Аварийный пуск термостата, °C	93
  Температура окружающей среды во время работы устройства, °C	5-45
  Питание	230 В / 50 Гц
  Диапазон работы температурного датчика, °C	1-100
  Насос, параметры подключения	(~ 230 В) ― 100 Вт
  Вентилятор, параметры подключения	(~ 230 В) ― 250 Вт
  Включение насосов при низких температурах, °C	ниже 5
  Размеры (Д,Ш,В), мм	145х75х40
  Відстань між отворами на стіні, мм	161

•
