Основними вузлами для автоматизації роботи твердопаливних котлів є вентилятори та блоки управління. На нашому сайті надана автоматика для твердопаливних котлів в широкому асортименті. Завдяки цим пристроям підтримується задана температура в системі опалення без контролю роботи твердопаливного котла з боку людини.

Блок управління для твердопаливних котлів

Автоматика АТОС призначена для управління вентилятором в котлах систем центрального опалення, а також для підключення циркуляційного насоса. Командоконтроллер володіє багатьма функціями. Він простий в обслуговуванні і надійний в роботі.

Програмування установок меню

Щоб здійснити зміни в меню командоконтроллера слід натиснути кнопку МЕНЮ і потримати протягом 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши параметр, слід знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або – зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Командоконтроллер автоматично вийде з МЕНЮ, якщо не натискати ніяких кнопок протягом 3 секунд. Можливо, повернутися до заводських установок у разі порушення регулювань командоконтроллера. З цією метою параметр функції (ЗУ – заводські установки) слід встановити на і і натиснути кнопку «МЕНЮ», щоб зберегти.

ПОЯСНЕННЯ ФУНКЦІЙ В МЕНЮ КОМАНДОКОНТРОЛЛЕРА

- СР (час продуву) – час, на яке варто включити повітродувку під час продуву (регулювання в обсязі 5-59 сек.)

- РР (перерва продуву) перерва між продувами (регулювання в обсязі 1-99 хв)

- Ob (обороти повітродувки) – сила наддуву, виражена у відсотках (регулювання в обсязі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (обороти під час продувов) – сила наддуву під час продувов (регулювання в обсязі 30-99%)

- tP (температура підключення насоса центрального опалення) – температура, при якій підключається насос центрального опалення (регулювання в обсязі 25-70)

- НІ (гістерезис) – цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб включилася повітродувка (регулювання в обсязі 0-5 градусів)

- bu (виключення/включення повністю звукової сигналізації, що інформує про відсутність палива). Установка параметра на 0 означає відсутність звукових сигналів.

- tO (межа уповільнення оборотів) – дуже важлива функція, застосовна зокрема в малих казанах і при воздуходувках, оснащених клапанами на виході повітря. За допомогою даної функції встановлюємо, з якого моменту повітродувка повинна почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в обсязі 0-10 при чому 0 означає повне виключення уповільнення обертів!). Установка параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, обороти починають сповільнюватися. Установка параметра на 1 означає уповільнення до 1 градуса.

Робота блоку управління з кімнатним термостатом (опція, за додаткову плату)

Підключення кімнатного термостата можливо в моделях регулятора, якщо на корпусі командоконтроллера встановлено гніздо chinch /тюльпан/ (ВИБІР).

Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після підключення кімнатний командоконтроллер отримує вищий пріоритет. Кімнатний термостат підключається за допомогою двожильного дроту. З боку командоконтроллера АТОС використовуємо вилку тюльпан. Зв'язок між обладнанням здійснюється за принципом замикання або розмикання стиків. Розімкнені – якщо температура, задана на термостаті, вище температури в приміщенні. Зімкнуті – якщо температура досягнута.

Вентилятори для твердопаливних котлів

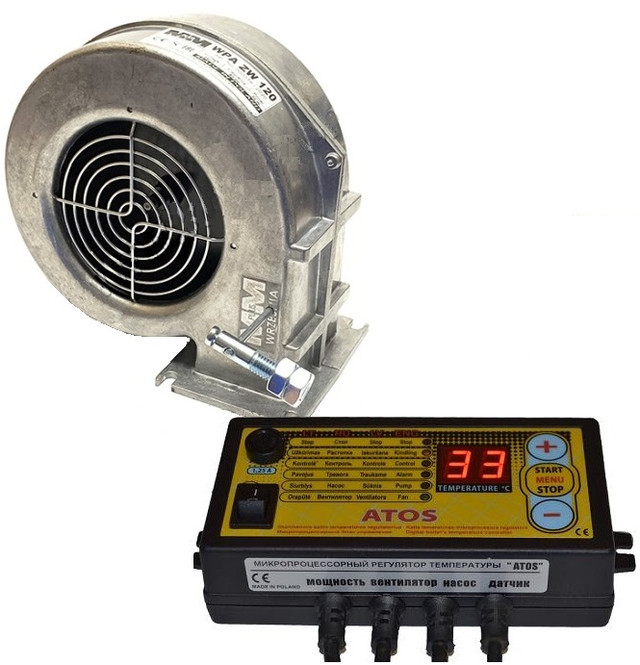

Вентилятор WPA-120 (турбіна) - це пристрій для нагнітання повітря в камеру згоряння твердопаливного котла.

Нагнітальний Вентилятор M+M WPA-120 ZW має однофазним асинхронним двигуном. Гравітаційна заслінка, розташована на фланці, запобігає надходження надлишкової тяги при вимкненому вентиляторі а також перешкоджає проникненню продуктів горіння палива в приміщення.

Виробник "Гвинта" польська фірма M+M використовується для нагнітання повітря в топку твердопаливного котла, а також може бути використаний для спільної вентиляції та опалення приміщень. Вентилятор працює при температурі навколишнього середовища від 0 до 40 С.

     Конструкція: ― вентилятор ZW складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка вентилятора виготовлений з термостійкого пластику і кріпиться безпосередньо до валу двигуна. Вхідний отвір захищений сіткою. Випускний отвір закінчується прямокутним фланцем з отворами для кріплення.

Технічні характеристики вентилятора М+M WPA ZW 120
