Комплект піддування (Вентилятор WPA-120+контролер ATOS) автоматика для твердопаливного котла

Основними вузлами для автоматизації роботи твердопаливних котлів є вентилятори та блоки керування. На нашому сайті надана <a href="https://teplo-max.com/g464962-avtomatika-dlya-tverdotoplivnyh" target="_blank">автоматика для твердопаливних котлів в широкому асортименті. Завдяки цим пристроям підтримується задана температура в системі опалення без контролю роботи твердопаливного котла з боку людини.

Блок керування для твердопаливних котлів

Регулятор ATOС призначений для керування вентилятором піддування в котлах систем центрального опалення, а також для під'єднання циркуляційного насоса.  Командоконтролер має багато нових функцій. Він простий в обслуговуванні та надійний у роботі.

Програмування параметрів меню

Щоб здійснити зміни в меню командоконтролера, треба натиснути кнопку МЕНЮ і потримати впродовж 3 секунд. На дисплеї з'явиться перший параметр. Кнопками +, ― можна вибирати те, що ми хочемо змінити. Вибравши відповідний параметр, треба знову натиснути кнопку МЕНЮ. Потім за допомогою кнопки + або — зменшуємо або збільшуємо його рівень. Повторним натисканням кнопки МЕНЮ зберігається зміна. Командоконтролер автоматично вийде з МЕНЮ, якщо не натискати жодних кнопок упродовж 3 секунд. Можливо, також повернутися до заводських установок у разі порушення регулювань командоконтролера. З цією метою параметр функції (ЗП — заводські установки) треба встановити на І і натиснути кнопку «МІНЮ», щоб зберегти.

ОБ'ЯСНЕННЯ ФУНКЦІЙ У МЕНІ КОМАНДОКОНТРОЛЕРА

- СР (час продування) — час, на який варто увімкнути повітродувку під час продування (регулювання в об'ємі 5-59 сек.)

- РР (перерва продування) перерва між продуванням (регулювання в об'ємі 1-99 хв.)

- Ob (Оберти повітродувки) — сила наддуву, виражена у відсотках (регулювання в об'ємі 30-99%, причому 99 означає повну потужність повітродувки)

- ОР (оберти під час продувів) — сила наддуву під час продування (регулювання в об'ємі 30-99%)

- tP (температура під'єднання насоса центрального опалення) — температура, за якої під'єднується насос центрального опалення (регулювання в об'ємі 25-70)

- НІ (гістерезис) — цей параметр говорить про те, на скільки градусів має впасти температура на котлі нижче заданої, щоб ввімкнулася повітродувка (регулювання в об'ємі 0-5 градусів)

- bu (Вимикання/вмикання повністю звукової сигналізації, яка інформує про брак палива). Встановлення параметра на 0 означає брак звукових сигналів.

- tO (границя уповільнення обертів) — дуже важлива функція, що застосовується зокрема в малих котлах і під час повітродувках, обладнаних клапанами на виході повітря. За допомогою цієї функції встановлюємо, з якого моменту повітродувка має почати сповільнювати оберти, коли температура на котлі доходить до температури, заданої на регуляторі (регулювання в об'ємі 0-10, за чим 0 означає повне вимикання уповільнення оборотов!). Встановлення параметра на 10 означає, що за 10 градусів до температури, заданої повітродувкою, оберти починають сповільнюватися. Встановлення параметра на 1 означає уповільнення до 1 градуса.

Робота блока керування з кімнатним термостатом (опція, за додаткову плату)

Під'єднання термостата можливе в моделях регулятора, якщо на корпусі командоконтролера встановлене гніздо chinch/тюльпан/ (ВИБОР).

Кімнатний термостат досліджує температуру в приміщенні. На її основі регулюється температура в котлі. Після під'єднання кімнатний командоконтролер отримує найвищий пріоритет. Хатній термостат під'єднується за допомогою двожильного дроту. З боку командоконтролера АТОС використовуємо вилку тюльпан. Зв'язок між обладнанням відбувається за принципом замикання або розмикання стиків. Розомкнуті — якщо температура, задана на термостаті, вища за температуру в приміщенні. Сомкнуті — якщо температура досягнута.

Вентилятори для твердопаливних котлів

Другим пристроєм для автоматизації системи опалення є вентилятори (турбіни). Завдяки цьому пристрою здійснюється нагнітання повітря в котел, а конкретне в камеру спалювання. З його допомогою також здійснюється вентиляція технологічного обладнання та різних приміщень і підтримується необхідна стабільна температура.

Технічні параметри вентилятора mplusm "ВПА-117"

Застосування вентилятора ВПА-117:

Вентилятор  ВПА-117 застосовується для нагнітання повітря в камеру спалювання твердопаливного котла центрального опалення. Він може бути використаний для вентиляції різних приміщень і технологічного обладнання Вентилятор ВПА-117 може працювати за температури довкілля  от 0 до +40С

Пристрій вентилятора ВПА-117:

Корпус вентилятора складається з двох алюмінієвих частин, у яких вмонтований електродвигун із зовнішньою крильчаткою. Вхідний отвір закритий запобіжною сіткою. Випускний отвір обладнаний прямокутним фланцем з отворами для монтажу на твердопаливному котлі.

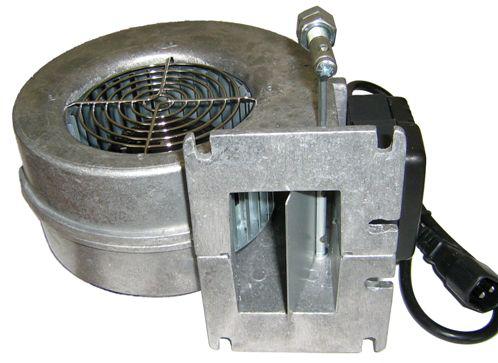

Вентилятор М+М WPA 120

Пристрій і застосування вентилятора.

Корпус вентилятора та двигуна виготовлений зі сплаву алюмінію. Двигун прикручений до корпусу шурупами М4. Металеве робоче колесо вентилятора прикріплене безпосередньо на валиці сервоприводу та закріплене болтом від осьового зсуву. Втягувальна манжета вентилятора захищена покриттям, яке запобігає дотику пальцями до рухомих частин турбіни.

Двигун вентилятора виготовлений у класі ізоляції Р і обладнаний термічним запобіжником від нецільового використання та пристосований для регулювання швидкості обертання напругою. Вентилятор має декларацію відповідності Се. Вентилятори типу WPA 120 у різних варіантах виготовлення призначені для надування повітря в котлах ц.о., а також інших технологічних пристроїв за температури довкілля від 0 °C до +40 °C і відносної вологості до 95%. Вентилятор не призначений для роботи як самостійний прилад побутового користування.

Основне застосування — твердопаливні котли до 50 кВт.

Технічні дані

Монтаж блока автоматики керування й датчика температури

Блок автоматики керування необхідно монтувати в місці, у якому він не нагрівається вище температури +45 °C. Не треба його розміщувати над елементами котла або котельної, які досягають високої температури. Необхідно прикріпити оправу для монтажу блока обраної основи (наприклад, у верхній панелі обшивки котла) за допомогою металевих шурупів (4/L = 20 мм). На оправу прикріпити блок автоматики за допомогою двох металевих шурупів (4/L = 18 мм).
Датчик температури в комплекті блока автоматики керування необхідно закріпити на не ізольованому ділянці патрубка прямої мережевої води, використовуючи шплінт кріплення (бандаж). Після попередньої затяжки бандажа (бандаж можна обернути навколо труби двічі або відрізати надлишок ножицями для металу), вставити датчик температури між бандажем і трубою. Обережно затиснути бандаж так, щоб датчик температури не переміщався під бандажем. Дуже сильне затягування може пошкодити елементи вимірювання. Обмотати датчик термоізоляційним матеріалом.
Не можна заливати датчик температури оливою, водою або іншими рідинами. Щоб поліпшити контакт, можна використовувати провідні силіконові пасти. Не вкладати цвяхів або інших металевих елементів у датчик.

Монтаж вентилятора

Вентилятор необхідно встановити на фланці каналу подавання повітря на горіння за допомогою чотирьох гвинтів і гайок М6.
Дріт вентилятора треба приєднати до вилки, після чого вилку вставити у відповідне гніздо в блоці автоматики. Гнізда підписані на розподільній дошці блока.

Під'єднання циркуляційного насоса до контролера

Під'єднання циркуляційного насоса до блока автоматики керування здійснювати в такій послідовності:

• Зняти кришку блока електроніки насоса;
• До нульового затискача, позначеного символом «РЕ», під'єднати жилу зеленого кольору — міра нуль;
• Коричневу та синю жили (N1, L1 230V) під'єднуємо до затискної планки
• Перевірити правильність з'єднань і прикрутити кришку.

Під'єднання котла до електропроводини

Поміщення котельної має бути обладнане електропроводкою 230 В/50 Гц відповідно до вимог чинних норм. Електропровідка має бути закінчена вхідною розеткою із захисним контактом. Пошкоджене проведення може призвести до виходу з ладу блока автоматики керування й бути джерелом загрози для користувачів котельною. Забороняється застосовувати подовжувачі.
Під'єднання блока автоматики керування до електромережі 230 В має виконуватися тільки обличчям, що мають необхідну кваліфікацію (професійним електриком) з дотриманням вимог ДНАОП 0.00-1.21-98 «Правила безпечної експлуатації електропристроїв споживачів».

УВАГА! Перед під'єднанням насоса та вентилятора треба вийняти з мережевого гнізда вилку дроту, через який подається живлення на контролер!

Необхідно, щоб дроти під напругою, що живлять пристрій, перебували далеко від елементів котла, які під час експлуатації нагріваються (дверцята, димохідна труба).
